FLIR E40系列是一款“即瞄即拍”型熱像儀，可為你帶來全新維度體驗。FLIR Ex系列熱像儀經濟實惠，是點溫儀的替代產品。它拍攝的熱圖像包括各個像素點的溫度信息。圖片存儲將全新多波段動態成像(MSX?)、熱圖像與可視圖像多種格式相結合，讓FLIR Ex系列熱像儀使用起來極其方便。

FLIR E40紅外熱像儀性能特點：

◆ 高分辨率紅外圖像 - 19,200像素，(160×120)紅外圖像分辨率

◆ 60Hz圖像幀頻 - 提供更快的圖像幀頻速率

◆ 測溫范圍廣 – 在-20℃至+650℃之間，適用于電氣及工業應用領域

◆ 內置可見光數碼相機 - 310萬像素分辨率，內配閃光燈，不論何種照明條件，均能提供清晰可見光圖像

◆ 畫中畫(PIP) - 顯示疊加在可見光圖像之上的紅外熱圖像

◆ LED照明燈 – 使可見光相機和熱疊加可應用于光線較弱的環境中

◆ 縮略圖像庫 – 可快速檢索儲存圖像

◆ 可充電鋰離子電池 – 連續工作時間超過4小時；可更換

◆ Locat IR激光指示器 – 用激光精確找到參考點

◆ 激光校準 – 在紅外圖像上標出激光指示器瞄準的點

◆ 紅外窗口校正 – 通過軟件設定紅外窗口透過率

◆ 區域（最小值/最大值/平均值）模式 – 顯示選定區域內的最小、最大或平均測溫讀數值

◆ 自動熱/冷點標記 – 測溫區域內自動追蹤標記最熱或最冷點

◆ 文本注釋 – 對圖像進行注釋?zhuān)杉扇雸?bào)告

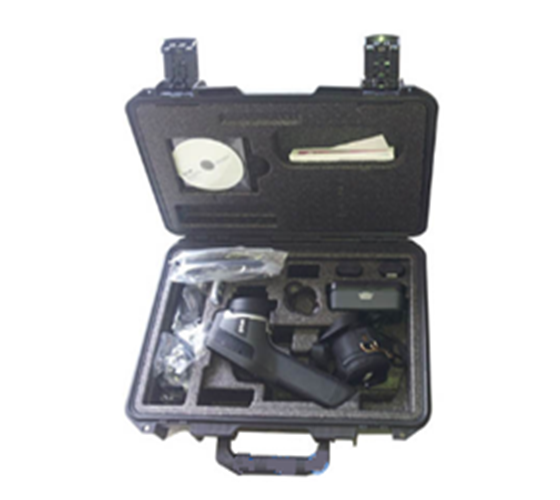

◆ 標準配置包括 – 便攜箱、帶有鏡頭的紅外熱像儀、電池、標定證書、熱像儀鏡頭蓋、FLIR Tools軟件光盤、手帶、存儲卡、包含多個插頭的電源、《快速入門》、《信息指南》、USB線、用戶文檔光盤、視頻線、延?？ɑ蜃?cè)卡

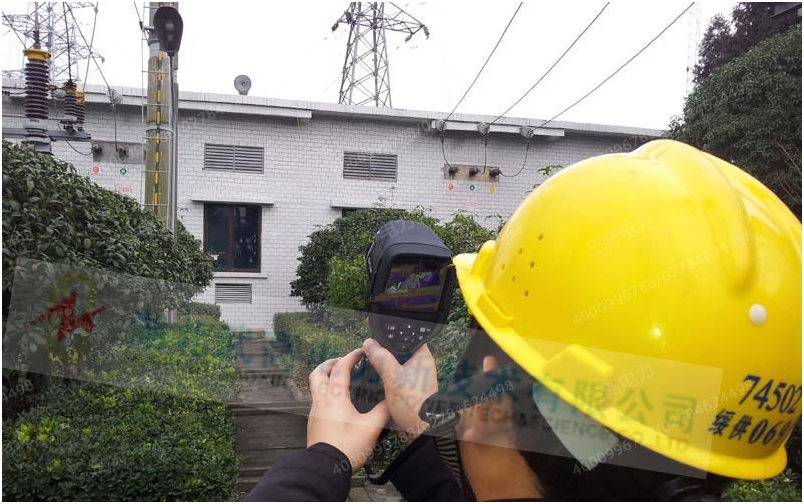

現場案例：

FLIR E40紅外熱像儀技術參數：

◆ 圖像性能

現場角：25×9

空間分辨率：＜1.4mrad

頻率：＞50Hz

熱靈敏度：＜0.05C

變 焦：1—4倍及以上連續數碼變焦，包含取景

波長范圍：7.5—13um

紅外圖像分辨率：320×240像素

◆ 圖形顯示

顯 示：3.5英寸觸摸顯示屏320×240像素以上

圖像模式：紅外熱圖、可見光圖像、畫中畫、縮略圖

畫中畫：紅外熱圖在可見光圖內

◆ 測 量

測溫范圍：—20℃—+650℃

精 度：±2%(讀數范圍)或±2℃讀數誤差

◆ 測量分析

點測溫：3點測量

區域測溫：3個區域，包括區域最高溫、區域最低溫、區域平均值

等溫線：區域/之上/之下

溫差計算：根據當前溫度或參考溫度計算溫差

輻射值校正：調節范圍：0.001—1.00或從菜單中的材料列表中選擇

外部光學校正：根據輸入光學傳輸系數和溫度自動校正

測量校正：根據反射溫度，光學傳輸系數和大氣穿透率自動校正

◆ 圖像儲存

圖像儲存：含測量數據的標準JPEG格式，儲存于SD卡中超過1000幅熱圖

儲存模式：紅外/可見光圖像，紅外圖像和可見光圖像同時儲存

內置數碼相機：310萬像素（2048×1536像素）及一個高亮度LED燈

內置可見光數碼相機鏡頭數據：視場角53×41

◆ 通信接口

接 口：USB—mini，USB—A，RCA復合視頻

USB：USB—A：連接外部USB設備USB Mini—B和電腦或MPEG—4流媒體設備的數據傳輸

視頻輸出：標準RCA復合輸出

◆ 電池系統

電池:鋰電池，超過4個小時連續工作時間

充電器：交流適配器、車載12V充電器

省電模式：自動關機和睡眠模式

◆ 環境參數

封裝等級：IP54封裝（ICE60529標準）

抗沖擊：承受25g（ICE60068—2—29標準）

抗震動：承受2g（ICE60068—2—6標準）

◆ 物理參數

重量（含電池）：小于0.9kg

◆ 使用環境

環境溫度：-10℃~+50℃

空氣相對濕度：≤85%RH

大氣壓力：80—106KPa

海拔高度：≤2000m

◆ 工作電源

輸入電源：220V 50HZ

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
