產品概述  product overview

我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量，來決定是否安裝消弧線圈（煤礦專用）。

另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。

測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場最受歡迎和使用較頻繁的還是使用中性點電容法。

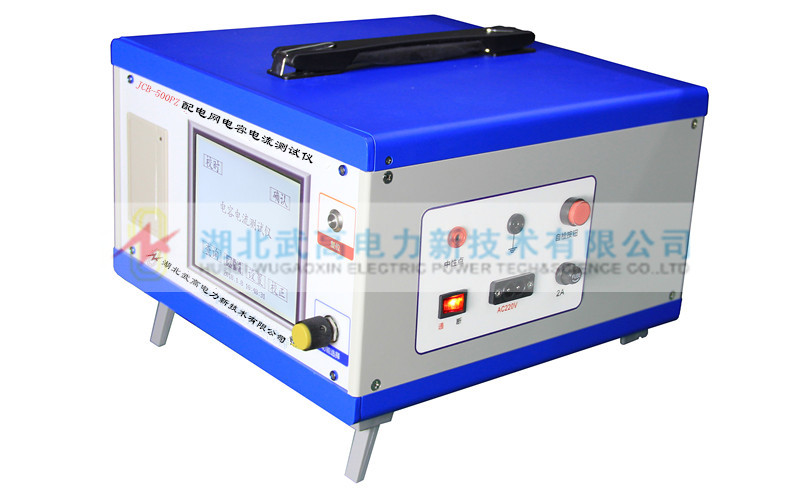

JCB-500PZ配電網電容電流測試儀，采用中性點電容法測量配網電容電流該測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。

測量原理  measuring principle

采用中性點外加電容法測量原理（在電網無補償的條件下進行）。

技術指標 TECHNICAL INDEX

JCB-500PZ配電網電容電流測試儀說明書點擊下載.pdf

使用方法：

1、將儀器可靠接地；在儀器的中性點端和接地端并聯放電間隙

    2、設置測試參數

設置完成后保存設置，儀器回開機界面。

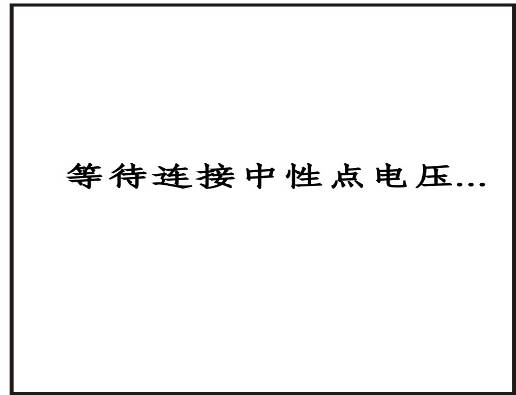

                               等待連接中性點                                                                       做好安全措施

 3、測量中性點電壓，確認安全；

如果中性點電壓小于5V，儀器不能正常工作，只須在某一相上增加電容使中性點電壓上升即可；儀器隨機配置了高壓電容（0.035微法左右）。

如果中性點電壓大于300V，儀器不能正常工作，必須使電壓下降，此時三相嚴重不對稱，不能開展試驗。

4、將檢驗合格的絕緣桿（高壓端串聯速熔保險）通過專用高壓電纜與儀器中心點端子連接，待命。

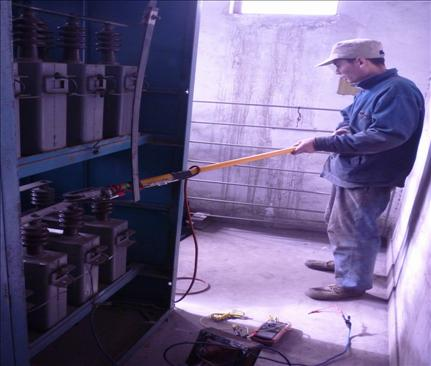

5、將絕緣桿（高壓端串聯速熔保險）與中性點相保持碰觸連接。

6、大約只需要30秒鐘，儀器發出“嘟”的長音后，表示測量完畢。立即將絕緣桿脫離與中性點的接觸。

安全事項：

測量時操作絕緣棒人員應帶絕緣手套、穿絕緣靴！

絕緣棒碰觸變壓器中性點時間應盡可能短，在讀數完畢后立即斷開，讀表人員宜站在絕緣墊上。

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
