一、概述

1.1  常規用途

ZRC直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

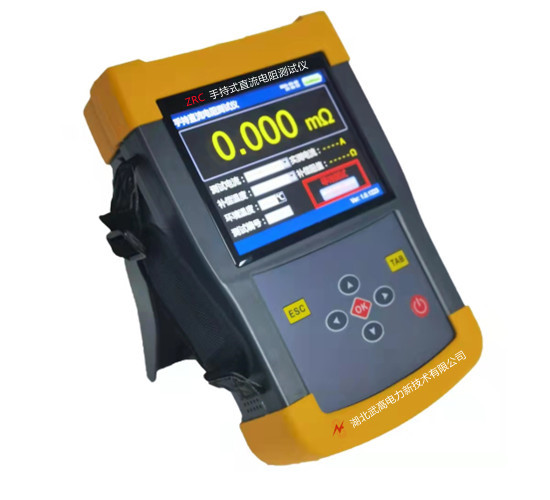

為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款工具化直流電阻測試儀。本儀器是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

1.2  安全事項

1.本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。

2.使用本儀器前一定要認真閱讀本手冊。

3.儀器的操作者應具備一般電氣設備或儀器的使用常識。

4.本儀表屬高精密儀表，應避免劇烈振動。

5.對本儀器的維修、維護和調試應由專業人員進行。

6.測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。

7.測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。

8.在測試過程中，禁止拆卸和移動測試夾和供電線路。

二、產品信息

2.1  突出優勢

1. 儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。

2.儀器提供6檔輸出電流選擇，最大可以輸出10A電流。

3.內置大容量鋰電池，便于現場操作，可連續工作8小時以上。

4.測量范圍寬（0-50KΩ），適用于變壓器、互感器、電抗器、發電機、  電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

5.本儀器帶有萬年歷、99組數據存儲、手動溫度換算等功能，關機不丟失數據。

6.菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。

7.本機具有音響放電報警，放電指示清晰，減少誤操作。

8.本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。

9.具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反 電勢保護電路使之具有極強的抗拉弧能力。

10.圖形界面、直觀簡潔、支持中英文切換。

2.2  供電方式

本儀器由大容量的內置鋰電池供電。
