電纜耐壓試驗 0.1Hz VLF(超低頻)余弦方波電纜交流耐壓試驗系統(60/80kV)

發布時間:2020-04-07 20:57:13     瀏覽次數:0

       為什么是0.1Hz VLF余弦方波電纜耐壓試驗測試技術

? 這要從測試有效性、大容量
、便攜性
等方面說起

      毫無疑問交聯聚乙烯電纜只適合做交聯耐壓試驗,且最好是與工頻電壓50Hz頻率相似的測試電壓

。但實際上電力電纜50Hz工頻耐壓試驗設備的體積和輸入功率要求巨大
,基本上不適合現場使用。

       因此

,超低頻和變頻耐壓試驗成為電力電纜耐壓試驗的首選,而且都是符合國際規程的試驗方法


       在電壓波形變化和激發絕緣薄弱處擊穿方面

,0.1Hz VLF余弦方波技術與工頻50Hz電壓有更近似的有效性

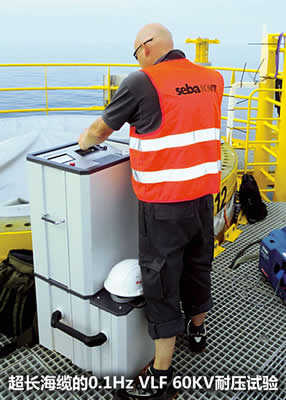

       對于將近十公里的長纜甚至幾十公里的海纜,常規的耐壓試驗方法將束手無策

,此時0.1Hz VLF 余弦方波測試系統可測電纜長的優勢將得以發揮

0.1Hz VLF 余弦方波技術采用德國SebakMT公司專利的“能量再循環技術”,在電壓極性變換的瞬間補充能量

,只需較小的輸入功率即可滿足測試要求
,因此設備體積不大,集成度較高
,適合現場使用
。0.1Hz VLF余弦系統甚至可同時測量電纜的三相,減少測試時間
。 系統測試的同時顯示泄露電流值
,輔以判斷電纜絕緣狀態。

       如果需要的話

,系統也可輸出直流電壓
。以0.1Hz VLF 60kV系統為例,設備不但可進行0 - 60kV(有效值)交流耐壓試驗
,也可輸出最大值60kV的直流電壓
,適合35kV及以下電壓等級設備的耐壓試驗。
